PLAGATE System热流道成型装置

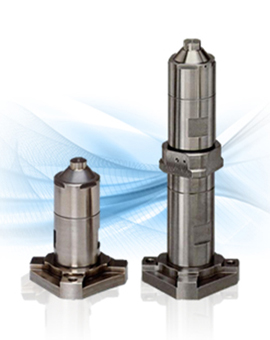

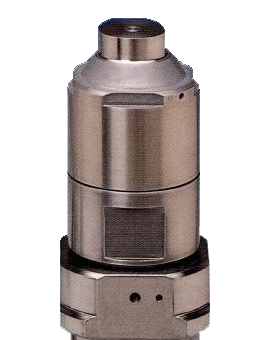

弹簧式喷嘴 NH2/NH4

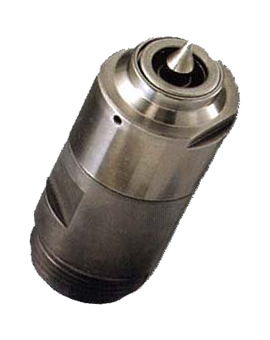

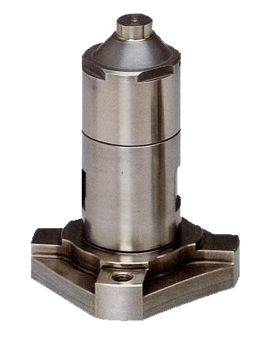

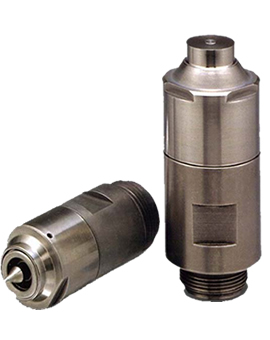

热流道针阀式喷嘴
以树脂压力和弹簧作为动力是FISA独特的浇口开闭系统
弹簧式喷嘴NH型可装入热塑性注塑模具中使用。是可以不产生冷料的成型的热流道系统。喷嘴的针阀系统不需要使用外部驱动力，以注塑压力作为动力实现自动开关浇口,这是FISA独有的针阀式热流道系统。
NH系列的特长
POINT 1 | POINT 2 |
POINT 3 | POINT 4 |
POINT 5 | POINT 6 |

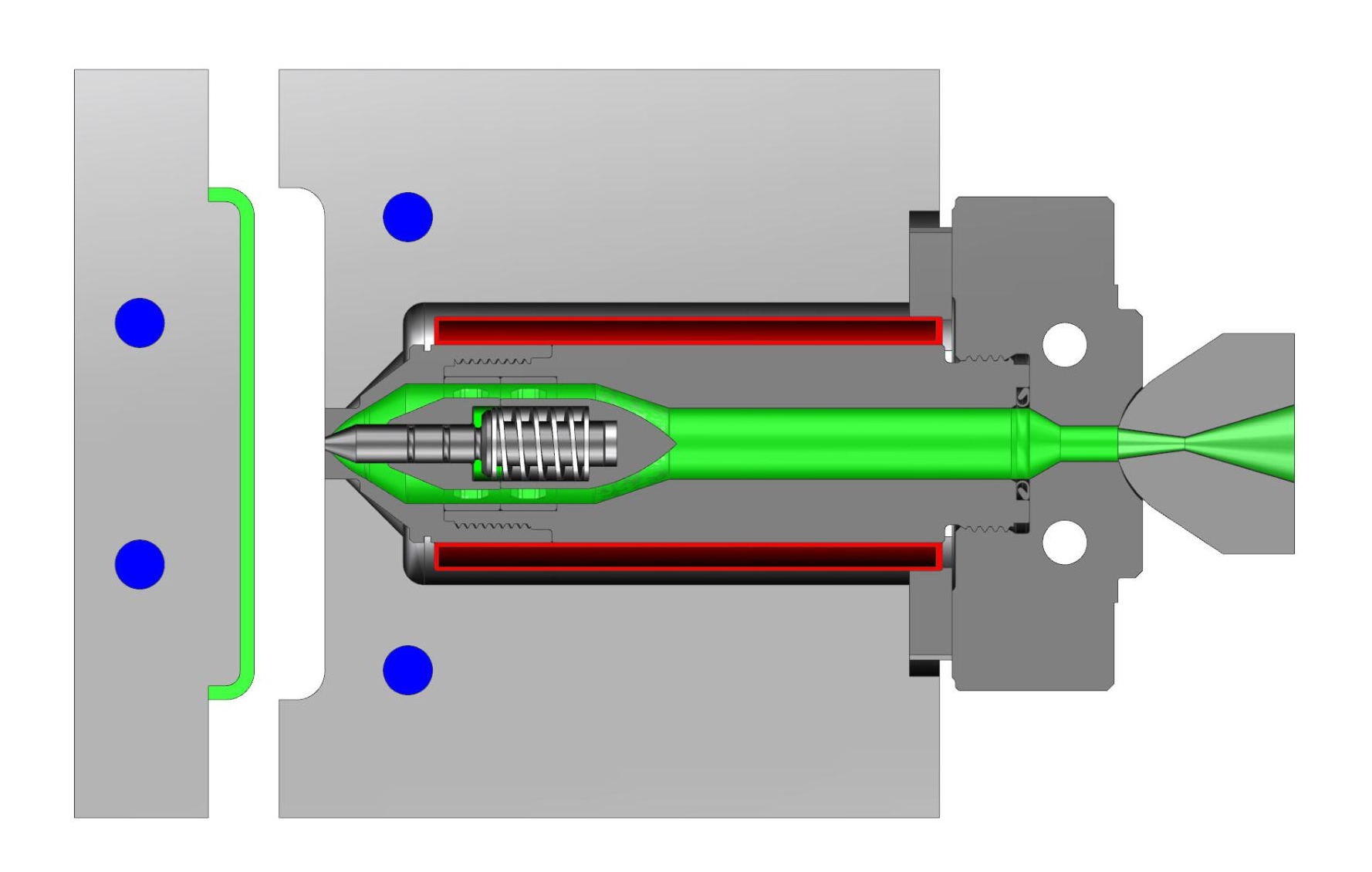

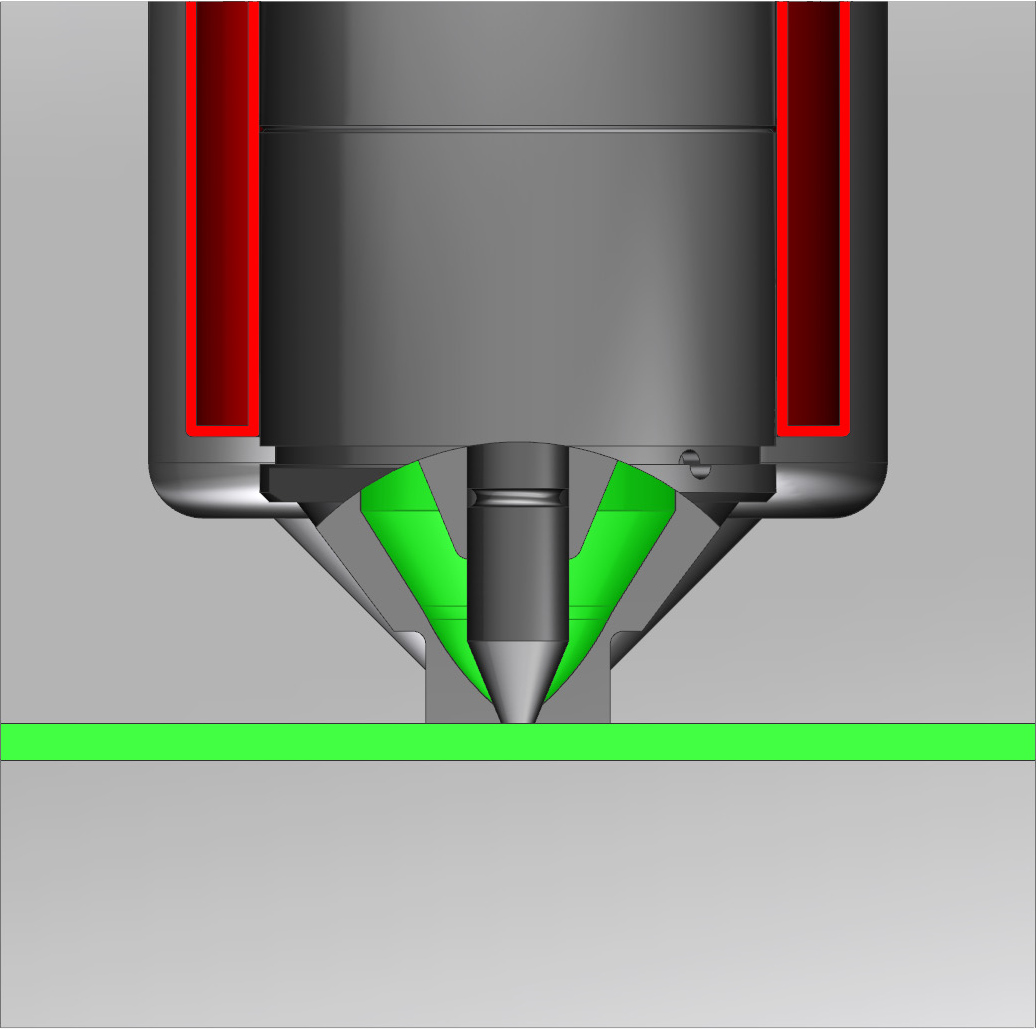

1.利用树脂压力作为动力的开关系统
1 当没有注塑压力时，弹簧的弹力使针阀保持关闭状态
2 当受到注塑压力时，注塑压力使针阀后退，喷嘴口被打开
3 当模具型腔被塑胶填充满后，注塑压力下降，弹簧的弹力自动地将阀针顶上，喷嘴口被关闭
2.无材料滞留问题，浇口完全关闭
喷嘴的流路采用流线形形状，可防止塑胶停留而影响注塑件的质量。
针阀受弹簧弹力的作用，可将喷嘴口完全关闭。不会产生抽丝和浇口部突起的问题
针阀受弹簧弹力的作用，可将喷嘴口完全关闭。不会产生抽丝和浇口部突起的问题
3.多样的浇口设定
形成圆形的有头式样，浇口痕迹基本不可见的无头式样，形成料柄的长喷嘴头式样
以上3种可供选择

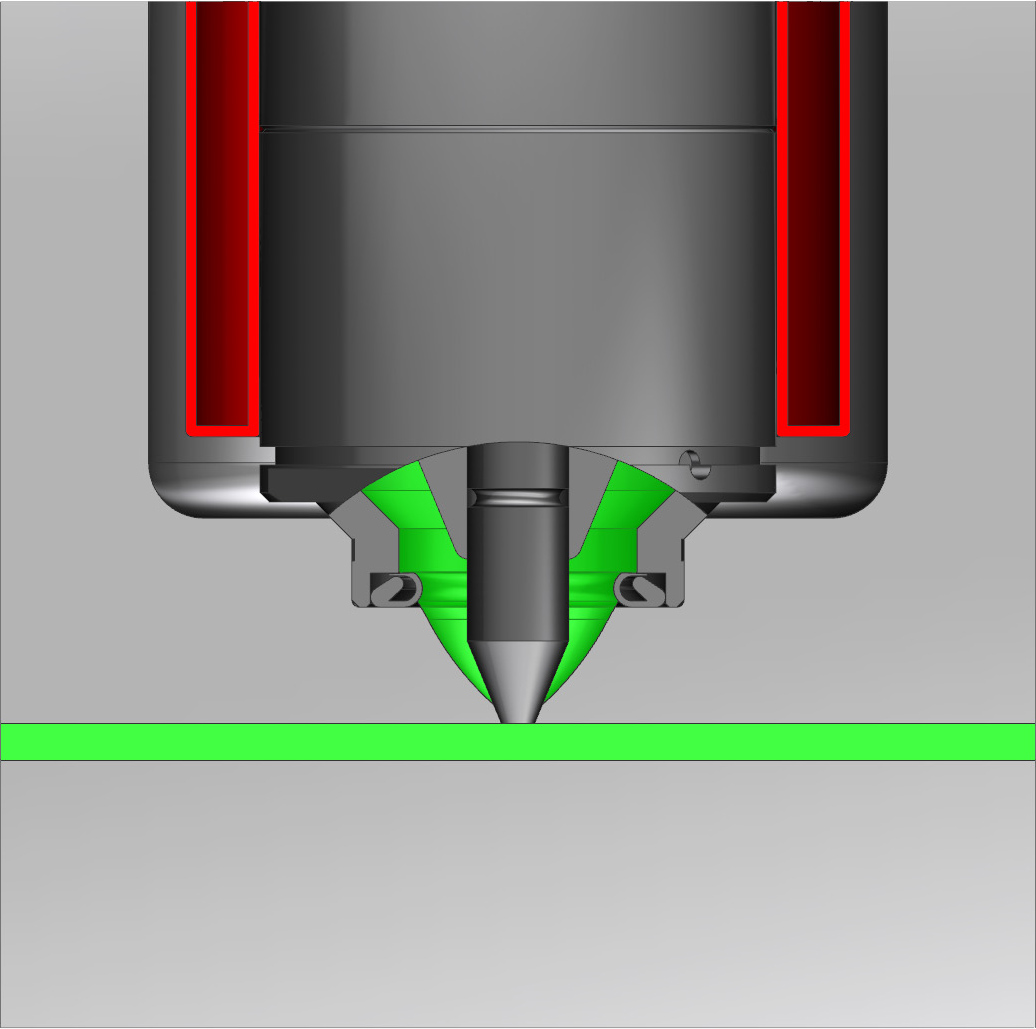

有头样式 |
无头样式 |

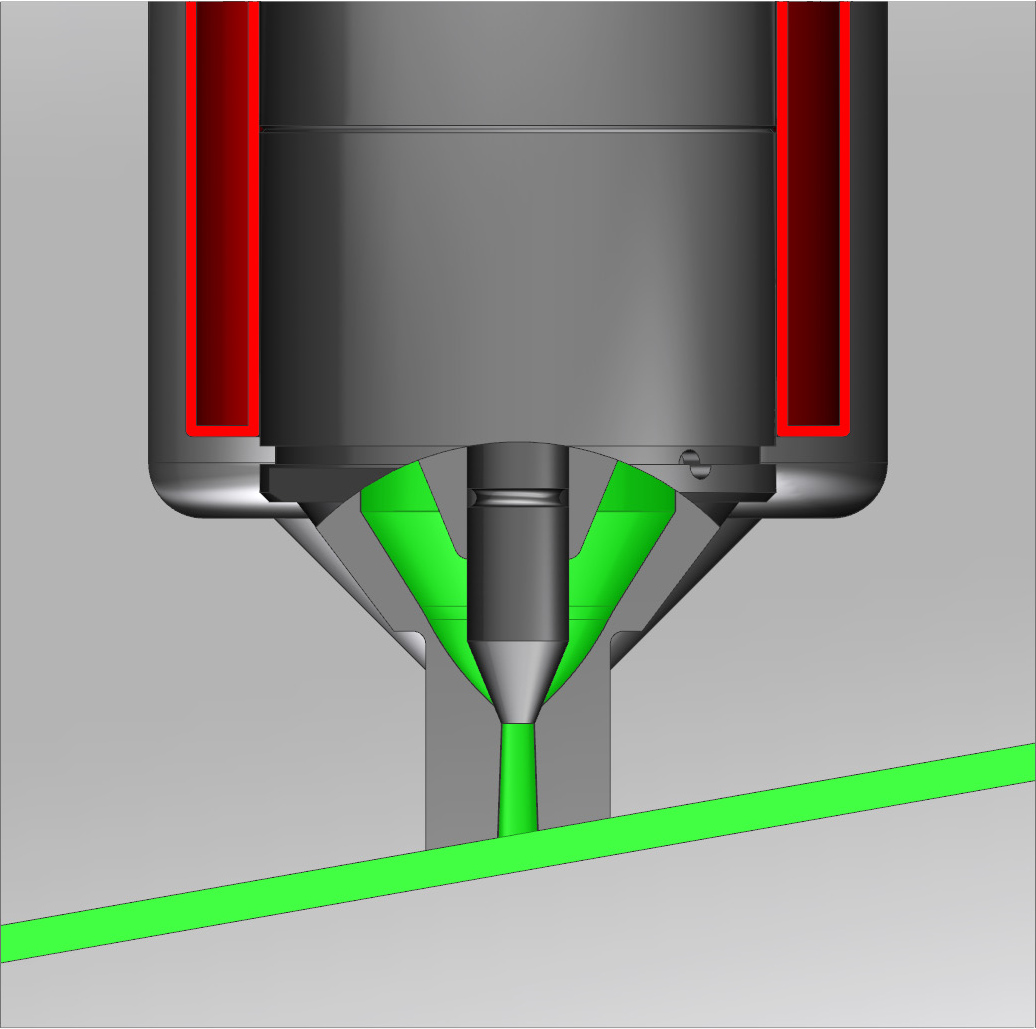

长喷嘴头式样 |

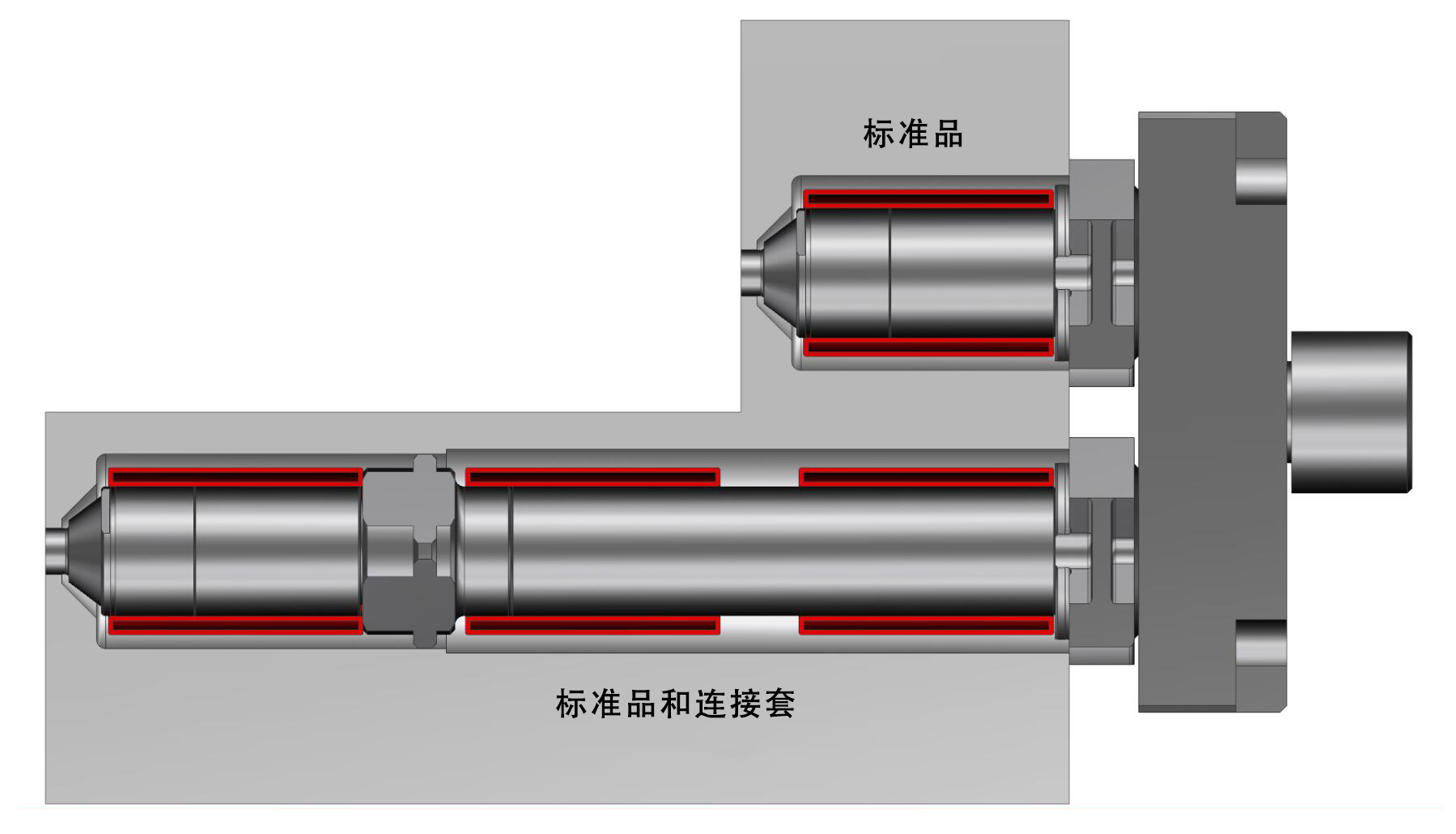

4.延长用连接套
标准品以上的长喷嘴需要时，可以通过使用连接套对应。长度可根据模具尺寸进行制作。
详细的麻烦请咨询我司

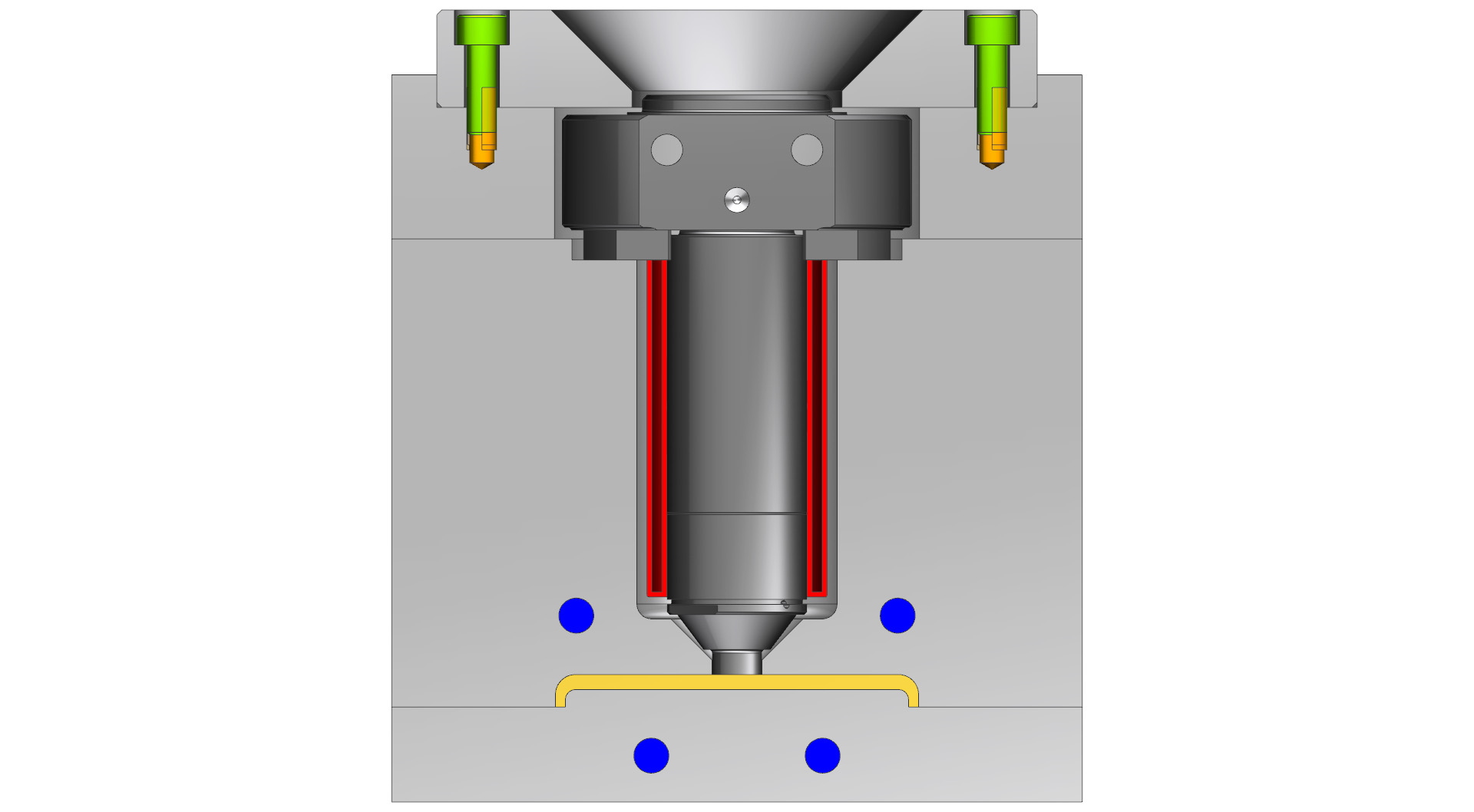

５.模具中心点的设定简单
因为没有气缸等外部驱动装置，模具中心点的浇口设定容易
6.标准部品备有库存，维护简单便捷
标准品备有库存
中国国内备有库存，可快速提供

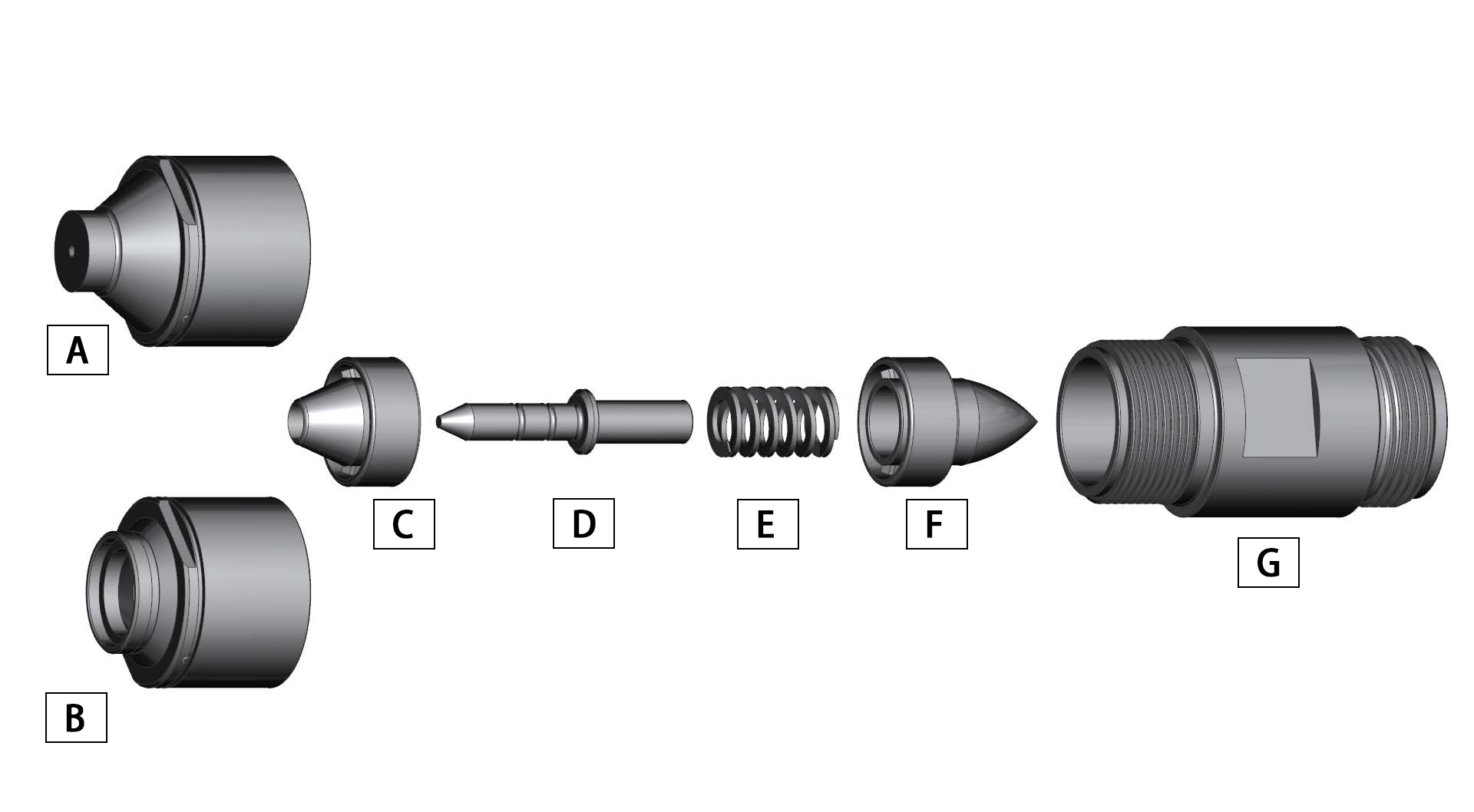

Structure Chart 构成图
| A=喷嘴头（有头式） | C=前分流梭 | E=弹簧 | G=喷嘴体 |
| B=喷嘴头（无头式） | D=针阀 | F=后分流梭 |

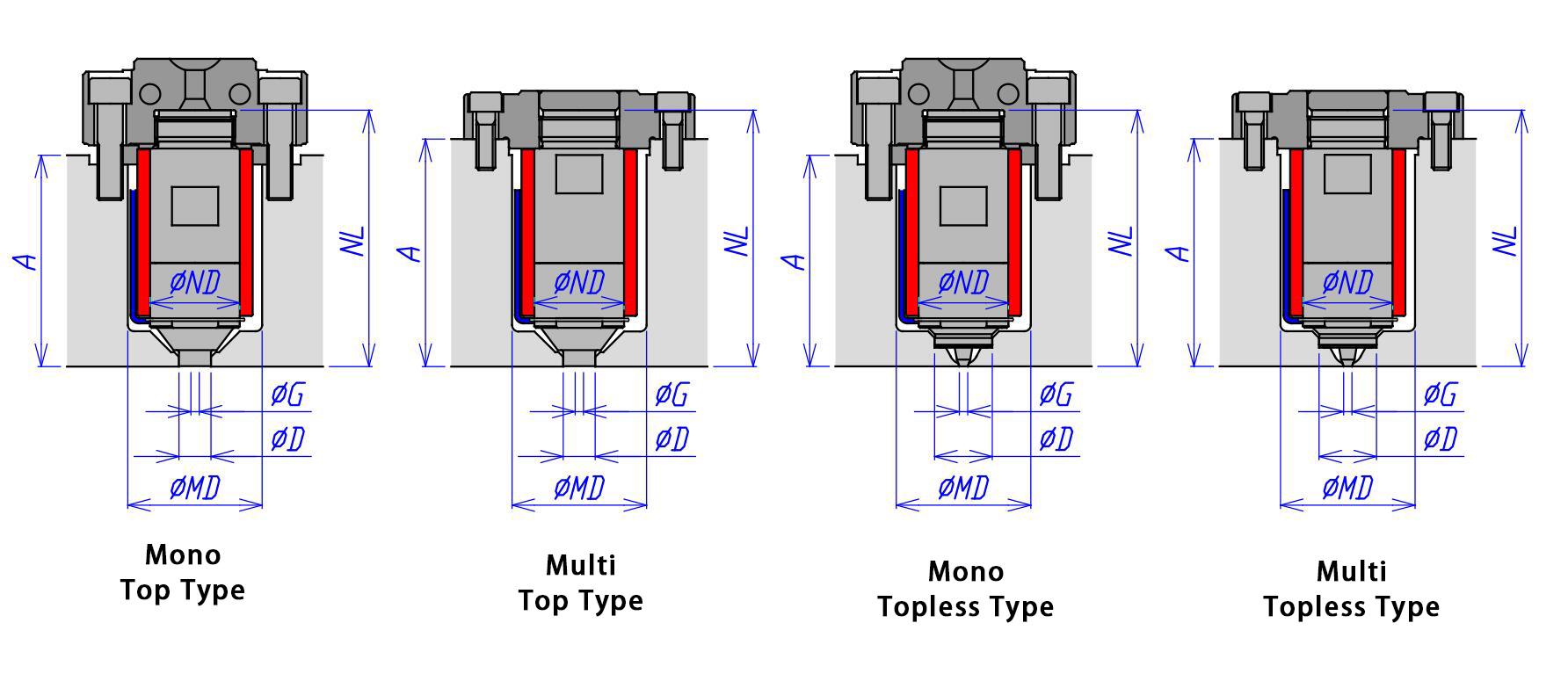

标准品规格表
